ProAir Biathlon PCP Pump 4500 – användning, tryck och säkerhet

Den här guiden visar hur ProAir Biathlon PCP Pump 4500 används på ett säkert och korrekt sätt. Du får lära dig hur pumpen ansluts, hur manometern läses av, hur en luftcylinder fylls och varför högtrycksslangen alltid måste avluftas innan fyllningsnippeln tas bort.

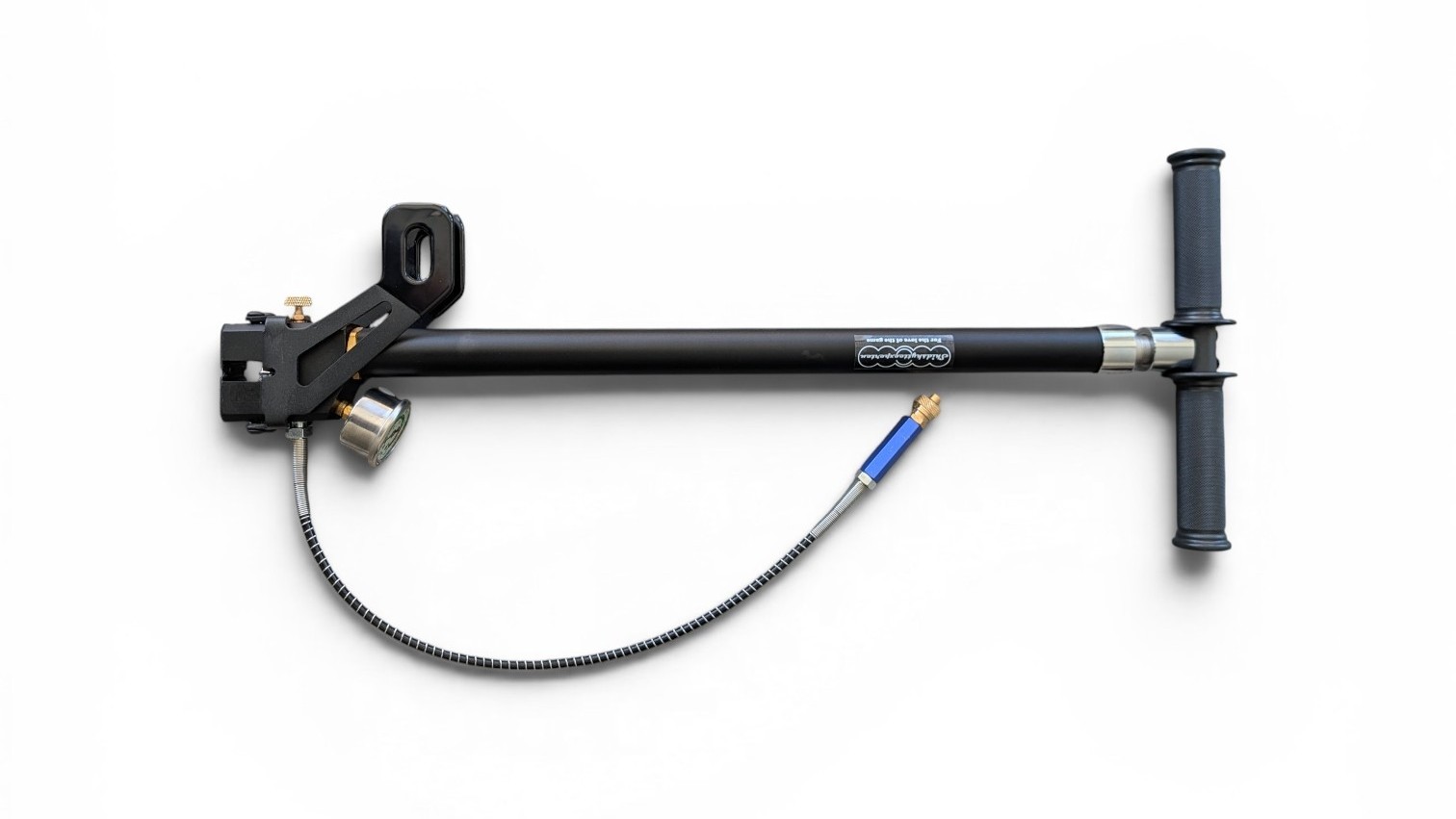

ProAir Biathlon PCP Pump 4500 för manuell fyllning av kompatibla PCP-luftgevär och luftcylindrar.

4500 PSI Cirka 310 bar

31 MPa Cirka 310 bar

Forster-koppling Koppling på högtrycksslangen

Fyllningsnippeln ingår inte

Pumpen levereras med en Forster-koppling på högtrycksslangen. Den fyllningsnippel som passar geväret eller luftcylindern köps separat.

Kontrollera alltid att fyllningsnippeln är kompatibel med både pumpens koppling och det gevär eller den luftcylinder som ska fyllas.

Vad är en PCP-handpump?

En PCP-handpump används för att fylla luftcylindern på ett förkomprimerat luftgevär. PCP är en förkortning av Pre-Charged Pneumatic.

Pumpen komprimerar luften genom upprepade pumptag. Trycket stiger successivt i högtrycksslangen och i luftcylindern. Motståndet i pumpen ökar därför när trycket blir högre.

En handpump är ett portabelt alternativ till exempelvis en kompressor eller en extern tryckluftsflaska. Den kan användas hemma eller på skjutbanan, förutsatt att rätt anslutning används och att tillverkarens tryckgränser följs.

Pumpens kapacitet är inte gevärets tillåtna tryck

Att pumpen är märkt för upp till 4500 PSI innebär inte att varje luftcylinder får fyllas till detta tryck.

Följ alltid det maximala fyllningstryck som anges på luftcylindern, geväret eller i tillverkarens dokumentation. Överskrid aldrig denna gräns.

Pumpens viktigaste delar

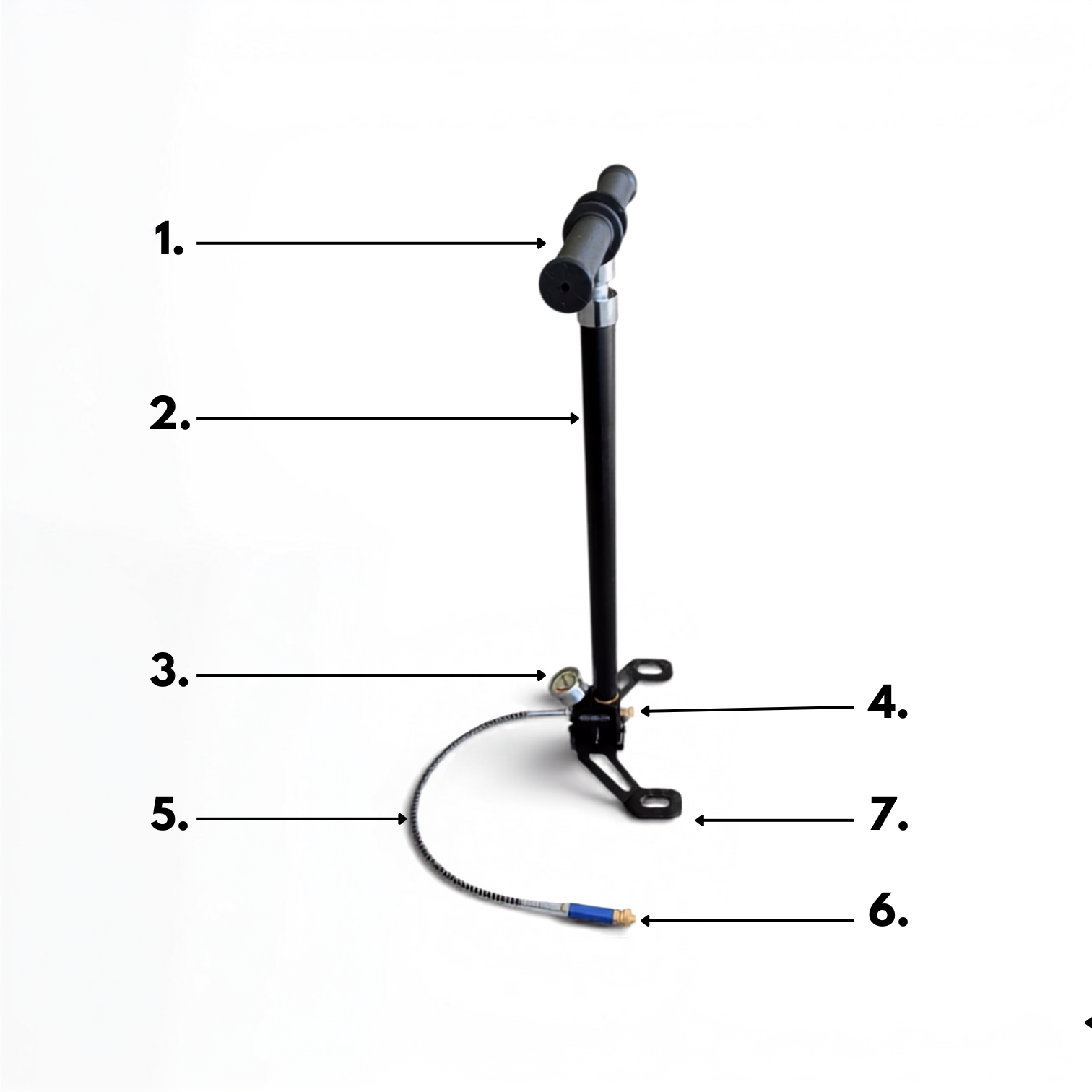

ProAir PCP-handpump med handtag, manometer, slang och fotplatta — Märk gärna ut pumpens olika delar med siffror eller pilar i bilden.

Handtag: används för att föra pumpen uppåt och nedåt.
Pumpcylinder: komprimerar luften under pumpningen.
Manometer: visar trycket i fyllningssystemet.
Avluftningsskruv: används för att släppa ut kvarvarande tryck ur högtrycksslangen efter fyllningen.
Högtrycksslang: leder den komprimerade luften från pumpen till fyllningsnippeln.
Forster-koppling: kopplingen på högtrycksslangen där en kompatibel fyllningsnippel ansluts.
Fotplatta: håller pumpen stabil när den används.

Forster-koppling, fyllningsnippel och fyllningsport

Det är viktigt att skilja mellan pumpens koppling, fyllningsnippeln och gevärets fyllningsport.

Forster-koppling: Kopplingen som sitter på pumpens högtrycksslang. I denna ansluts en kompatibel fyllningsnippel.
Fyllningsnippel: Den lösa anslutningsdel som kopplas till pumpens Forster-koppling och förs in i gevärets eller luftcylinderns fyllningsport. Fyllningsnippeln ingår inte med pumpen.
O-ringar: Fyllningsnippeln har normalt två O-ringar som tätar mot insidan av fyllningsporten. O-ringarna måste vara hela, rena och korrekt placerade.
Fyllningsport: Hålet eller anslutningen på geväret eller luftcylindern där fyllningsnippeln förs in.
Avluftningsskruv: Skruven som öppnas efter fyllningen för att göra högtrycksslangen trycklös.

Pump ↓ Högtrycksslang ↓ Forster-koppling ↓ Separat fyllningsnippel ↓ Fyllningsport ↓ Luftcylinder

Forster-koppling på pumpslang och separat fyllningsnippel — Forster-kopplingen sitter på pumpens slang. Fyllningsnippeln köps separat.

Fyllningsnippel med två O-ringar för PCP-luftgevär — Fyllningsnippelns två O-ringar tätar mot fyllningsportens insida.

Så läser du manometern

Pumpens manometer är graderad i PSI och MPa. Många luftgevär och luftcylindrar anger däremot fyllningstrycket i bar.

Därför behöver du ibland omvandla det angivna trycket innan pumpningen påbörjas.

Snabb omvandling

1 MPa = 10 bar
1 bar ≈ 14,504 PSI
100 bar = 10 MPa ≈ 1450 PSI
200 bar = 20 MPa ≈ 2901 PSI

Bar	MPa	PSI, cirka
50 bar	5 MPa	725 PSI
100 bar	10 MPa	1450 PSI
150 bar	15 MPa	2176 PSI
180 bar	18 MPa	2611 PSI
200 bar	20 MPa	2901 PSI
210 bar	21 MPa	3046 PSI
230 bar	23 MPa	3336 PSI
250 bar	25 MPa	3626 PSI
300 bar	30 MPa	4351 PSI
310 bar	31 MPa	4496 PSI

Exempel: FX Airguns Biathlon

För ett FX Airguns Biathlon-luftgevär med ett angivet maximalt fyllningstryck på 210 bar motsvarar maxtrycket:

210 bar
21 MPa
cirka 3046 PSI

Pumpningen ska avslutas senast när manometern visar 21 MPa eller cirka 3050 PSI. Luftcylindern får inte fyllas över 210 bar.

Kontrollera alltid märkningen på den cylinder du fyller

Exemplet ovan gäller endast en cylinder eller modell som verkligen är märkt för maximalt 210 bar.

Andra gevär och luftcylindrar kan ha andra tryckgränser. Kontrollera därför alltid märkningen och tillverkarens instruktioner före fyllning.

Manometer på ProAir PCP-pump graderad i PSI och MPa

Kontrollera utrustningen före fyllning

Kontrollera att pumpen står stabilt och är korrekt monterad.
Kontrollera att högtrycksslangen inte har synliga skador.
Kontrollera att Forster-kopplingen är ren och oskadad.
Kontrollera att fyllningsnippeln passar det aktuella geväret.
Kontrollera att fyllningsnippeln passar pumpens Forster-koppling.
Kontrollera att fyllningsnippelns två O-ringar är hela och rena.
Kontrollera att gevärets fyllningsport är fri från smuts.
Kontrollera luftcylinderns maximala fyllningstryck.
Kontrollera att pumpens manometer visar noll innan anslutning.
Kontrollera att avluftningsskruven kan öppnas och stängas.

Använd inte utrustning med synliga skador

Använd inte pumpen om slangen, manometern, kopplingen eller någon annan högtrycksdel är skadad, lös eller deformerad.

Avbryt också användningen om du upptäcker ett onormalt läckage eller om manometern inte fungerar som förväntat.

Så fyller du luftcylindern steg för steg

Kontrollera maximalt fyllningstryck

Läs märkningen på luftcylindern eller kontrollera gevärstillverkarens instruktioner. Bestäm redan före pumpningen vid vilket värde du ska avsluta.

Välj rätt fyllningsnippel

Använd en fyllningsnippel som är kompatibel med både gevärets fyllningsport och pumpens Forster-koppling. Fyllningsnippeln köps separat.

Kontrollera O-ringarna

Kontrollera att båda O-ringarna är hela, rena och sitter korrekt. Använd inte fyllningsnippeln om en O-ring saknas, är sprucken eller har blivit deformerad.

Anslut nippeln till Forster-kopplingen

Anslut fyllningsnippeln till kopplingen på högtrycksslangen. Kontrollera att kopplingen har låst och att nippeln sitter säkert.

För in nippeln i fyllningsporten

För in fyllningsnippeln rakt i gevärets eller luftcylinderns fyllningsport. Undvik att vinkla eller vrida nippeln eftersom O-ringarna kan skadas.

Stäng avluftningsskruven

Stäng avluftningsskruven försiktigt med handkraft så att systemet kan bygga tryck. Dra inte åt den hårdare än vad som behövs för att den ska täta.

Pumpa lugnt och kontrollerat

Använd långa, jämna pumptag och pumpens hela slaglängd. Motståndet ökar när trycket stiger.

Följ manometern

Läs av rätt skala på manometern under hela fyllningen. Avsluta pumpningen när det tillåtna fyllningstrycket har uppnåtts.

Öppna avluftningsskruven

Öppna avluftningsskruven långsamt när fyllningen är klar. Ett pysljud uppstår när trycket i högtrycksslangen släpps ut.

Vänta tills slangen är trycklös

Vänta tills pysljudet har upphört och manometern har gått tillbaka mot noll. Ta inte bort fyllningsnippeln innan högtrycksslangen är avlastad.

Ta bort fyllningsnippeln

Dra fyllningsnippeln rakt ur fyllningsporten. Koppla därefter loss nippeln från Forster-kopplingen vid behov.

Varför måste slangen avluftas?

Ta aldrig bort nippeln medan slangen står under tryck

När luftcylindern har fyllts finns det fortfarande komprimerad luft kvar i pumpens högtrycksslang.

Om fyllningsnippeln dras ur fyllningsporten medan slangen fortfarande är trycksatt pressas nippelns O-ringar hårt mot fyllningsportens insida och kant.

När nippeln samtidigt dras ut kan O-ringarna skäras, deformeras eller slitas i förtid. Skadade O-ringar kan orsaka läckage vid nästa fyllning.

Öppna alltid avluftningsskruven och vänta tills allt tryck har släppts ut innan fyllningsnippeln tas bort.

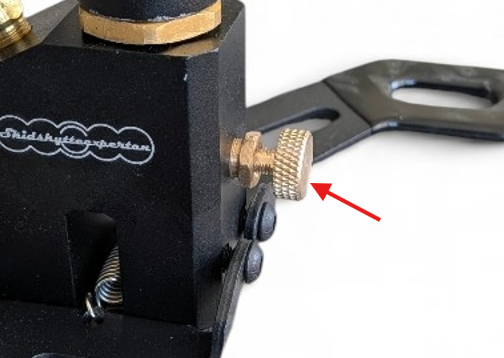

Avluftningsskruv på ProAir PCP-handpump — Öppna avluftningsskruven långsamt efter avslutad fyllning.

Rätt pumpteknik

Pumpningen blir tyngre när trycket i luftcylindern ökar. Kontrollerade rörelser gör arbetet enklare och minskar onödig belastning på både användaren och pumpen.

Placera båda fötterna stabilt på fotplattan.
Håll pumpen lodrätt.
Använd pumpens hela slaglängd.
Pumpa lugnt och jämnt.
Undvik korta, snabba eller ryckiga pumptag.
Använd kroppsvikten när motståndet ökar.
Ta en paus om pumpen blir mycket varm.
Kontrollera manometern regelbundet under fyllningen.

Korrekt teknik vid användning av PCP-handpump — Stå stabilt och använd lugna, fullständiga pumptag.

Rengöring, kontroll och förvaring

En ren och välskött pump är enklare att kontrollera och mindre känslig för problem som orsakas av smuts, fukt eller skadade tätningar.

Efter varje användning

Kontrollera att högtrycksslangen är trycklös.
Torka av pumpen med en ren och torr trasa.
Torka av Forster-kopplingen.
Torka av den separata fyllningsnippeln.
Kontrollera fyllningsnippelns O-ringar.
Skydda kopplingar och anslutningar mot smuts.
Förvara pumpen torrt, rent och skyddat.

Kontrollera regelbundet

Högtrycksslangen och dess infästningar.
Forster-kopplingens funktion och låsning.
Fyllningsnippelns O-ringar.
Avluftningsskruvens funktion.
Manometern och dess infästning.
Pumpens fotplatta, handtag och skruvförband.

Följ tillverkarens instruktioner vid service

Genomför inte avancerad demontering eller intern reparation utan verifierade instruktioner för den aktuella pumpen.

Använd endast smörjmedel och reservdelar som är lämpliga för pumpens material, tätningar och högtryckssystem.

Rengöring och kontroll av fyllningsnippel och O-ringar — Byt O-ringar som är spruckna, skurna eller tydligt deformerade.

Felsökning

Problem	Möjlig orsak	Säker kontroll
Pumpen bygger inte tryck	Avluftningsskruven kan vara öppen eller en anslutning kan läcka.	Kontrollera avluftningsskruven, slangen, Forster-kopplingen, fyllningsnippeln och O-ringarna.
Det pyser vid fyllningsporten	Nippeln kan sitta fel eller en O-ring kan vara skadad.	Avbryt pumpningen, avlufta slangen och kontrollera nippeln samt båda O-ringarna.
Nippeln är svår att ta bort	Det finns sannolikt tryck kvar i högtrycksslangen.	Öppna avluftningsskruven och vänta tills pysljudet har upphört.
Nippeln sitter löst i kopplingen	Kopplingen kan ha låst fel eller nippeln kan vara inkompatibel.	Avbryt användningen och kontrollera kompatibiliteten. Pumpa inte om anslutningen inte sitter säkert.
Pumpningen blir allt tyngre	Trycket i luftcylindern stiger.	Detta är normalt inom tillåtet tryckområde. Pumpa lugnt och kontrollera manometern.
Manometern visar inget eller verkar visa fel	Systemet kan läcka eller manometern kan vara skadad.	Avbryt användningen. Kontrollera synliga anslutningar och använd inte pumpen om manometerns funktion är osäker.
O-ringarna skadas ofta	Nippeln kan tas bort under tryck, föras in snett eller ha fel dimension.	Avlufta alltid före borttagning. Kontrollera nippelns kompatibilitet och för in den rakt.

När användningen ska avbrytas

Fortsätt inte pumpa vid skadad slang, lös koppling, felaktig manometer, kraftigt läckage eller andra tecken på att högtryckssystemet inte fungerar normalt.

Kontakta Skidskytteexperten eller en kvalificerad tekniker innan pumpen används igen.

Vanliga frågor om ProAir PCP-handpump

Ingår fyllningsnippeln med pumpen?

Nej. Fyllningsnippeln köps separat och väljs efter det gevär eller den luftcylinder som ska fyllas.

Vilken koppling sitter på pumpslangen?

Högtrycksslangen är försedd med en Forster-koppling där en kompatibel fyllningsnippel ansluts.

Vad motsvarar 210 bar på manometern?

210 bar motsvarar 21 MPa och cirka 3046 PSI. På pumpens manometer kan värdet därför läsas som 21 MPa eller ungefär 3050 PSI.

Vilket tryck ska ett FX Airguns Biathlon fyllas till?

För ett FX Airguns Biathlon som är märkt med ett maximalt fyllningstryck på 210 bar får trycket inte överstiga 210 bar, vilket motsvarar 21 MPa eller cirka 3046 PSI. Kontrollera alltid märkningen på den aktuella luftcylindern.

Måste slangen avluftas efter varje fyllning?

Ja. Öppna avluftningsskruven och vänta tills slangen är trycklös innan fyllningsnippeln tas bort.

Varför hörs ett pysljud?

Pysljudet kommer från den komprimerade luft som släpps ut ur högtrycksslangen när avluftningsskruven öppnas.

Varför kan O-ringarna skadas?

O-ringarna kan skadas om nippeln tas bort medan systemet är trycksatt, om nippeln förs in snett eller om fel anslutning används.

Kan pumpen användas till alla PCP-luftgevär?

Pumpen kräver en fyllningsnippel som är kompatibel med både Forster-kopplingen och gevärets fyllningsport. Dessutom måste gevärets tillåtna fyllningstryck följas.

Är 4500 PSI samma sak som 4500 bar?

Nej. 4500 PSI motsvarar cirka 310 bar eller 31 MPa.

Vad gör jag om pumpen läcker?

Avbryt pumpningen och avlufta systemet. Kontrollera synliga anslutningar, fyllningsnippeln och O-ringarna. Använd inte pumpen om orsaken är oklar eller om någon högtrycksdel är skadad.

Sammanfattning

ProAir Biathlon PCP Pump 4500 är en manuell högtryckspump för fyllning av kompatibla PCP-luftgevär och luftcylindrar. Högtrycksslangen är försedd med en Forster-koppling.

Fyllningsnippeln ingår inte utan köps separat och måste passa både pumpens koppling och gevärets fyllningsport.

Pumpens manometer är graderad i PSI och MPa. Ett tryck på 210 bar motsvarar 21 MPa eller cirka 3046 PSI.

Den viktigaste rutinen efter fyllning är att alltid öppna avluftningsskruven och göra högtrycksslangen trycklös innan fyllningsnippeln tas bort. Det skyddar O-ringarna och minskar risken för läckage.
