Instruktioner för justering av Fortner-avtryckaren

Instruktioner: Justera Fortner-avtryckaren

VARNING!
Kontrollera att vapnet inte är laddat och att ingen patron finns i loppet. Alla funktionsprov görs med avtryckaren monterad i vapnet. Vid montering/demontering ska slutstycket stå öppet.

Verktyg

  • Insexnyckel 1,3 mm (kort blad)
  • Spårmejsel

Översikt – skruvar och funktion

  1. Stopp-skruv (1) – justerar avtryckarstopp/överresa.
  2. Motstånd/avtryckarvikt (2) – tyngre/lättare avtryck.
  3. Nedre kam (3) – förkortar första steget.
  4. Övre kam (4) – förlänger första steget.

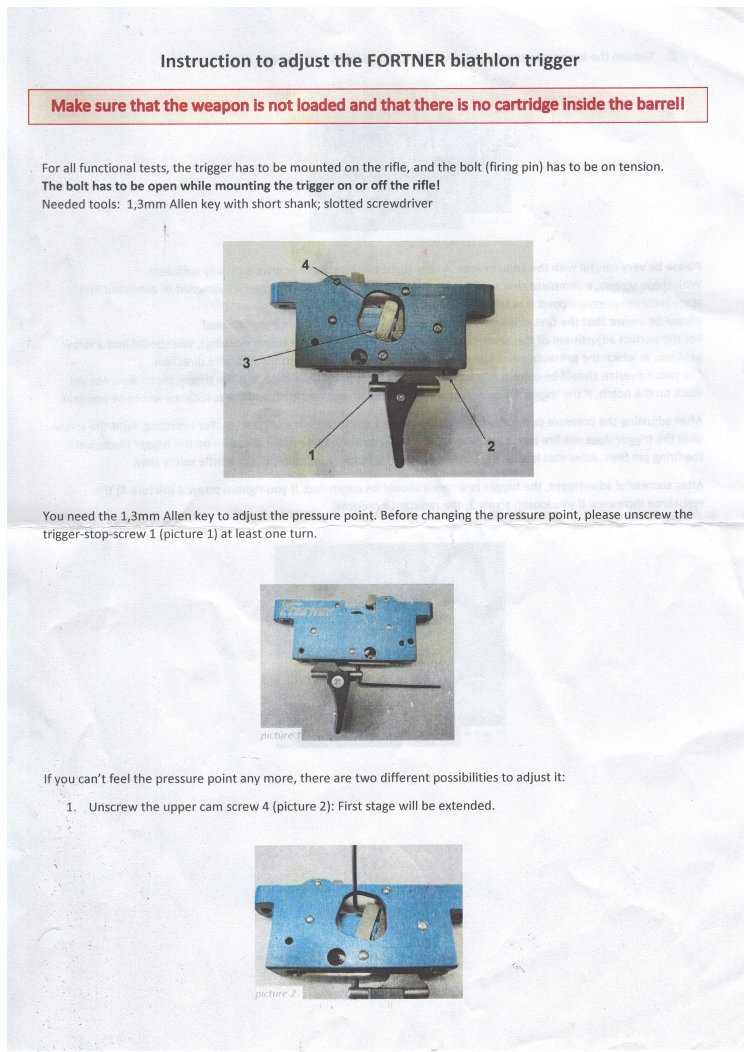

Fortner-avtryckare – positioner för skruv 1–4
Översikt: positionerna för skruv 1–4.

Steg-för-steg

1) Nollställ stoppet

  1. Skruva ut stopp-skruv 1 minst ett varv innan du ändrar tryckpunkten.

2) Hitta tryckpunkten (pressure point)

Justera med 1,3 mm insex. Om tryckpunkten är svår att känna:

  • Förläng första steget: skruva ut övre kam 4.
  • Förkorta första steget: skruva in nedre kam 3.

Obs! Första steget får inte tas bort helt av säkerhetsskäl.

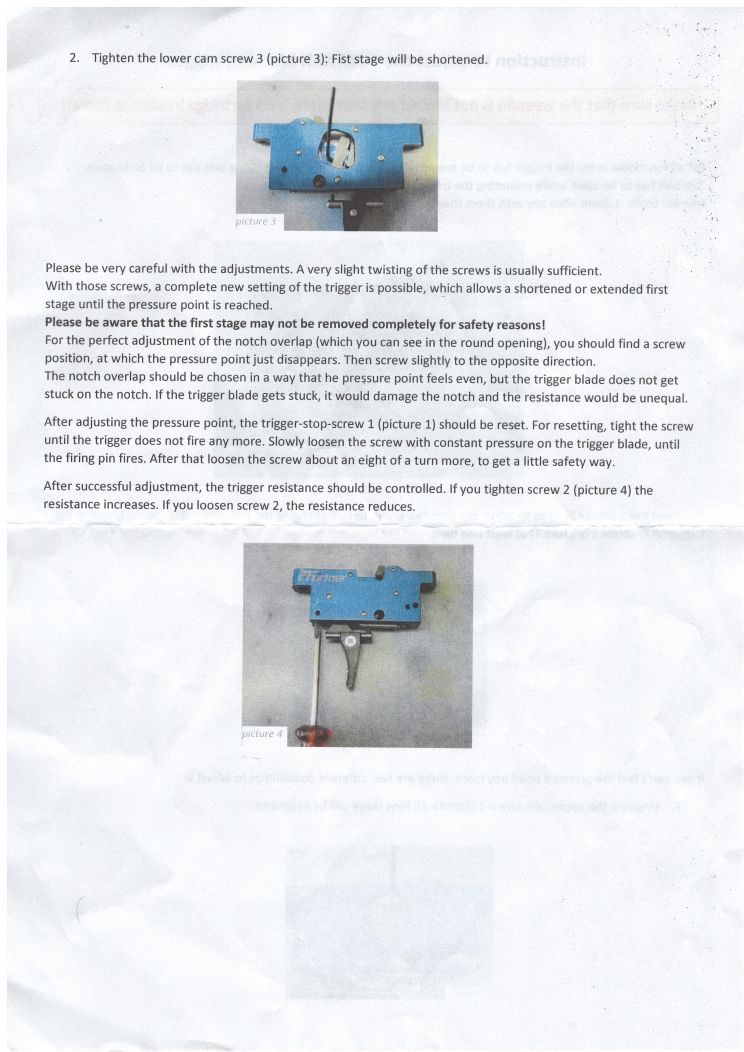

Justering av övre kam 4 – förläng första steget
Övre kam (4): förlänger första steget.

3) Finjustera notch-överlägget

Vrida mycket lite åt gången. Hitta läget där tryckpunkten precis försvinner och vrid sedan en aning tillbaka så att tryckpunkten känns jämn. Avtryckarbladet får inte “fastna” i notchen.

4) Återställ stoppet

  1. Skruva in stopp-skruv 1 tills avtryckaren inte kan avfyras.
  2. Lossa långsamt med konstant tryck på bladet tills skottet går.
  3. Lossa ytterligare ungefär ⅛ varv för säker frigång.

5) Ställ avtryckarvikten

  • Skruv 2 in → motståndet ökar.
  • Skruv 2 ut → motståndet minskar.

Riktvärden: ca 450–650 g, ofta förinställt kring 550 g (IBU).

Tips & felsökning

  • Gör små justeringar (ca 1/8 varv).
  • “Svampig” känsla? Öka försiktigt notch-överlägget och säkerställ att bladet inte nuddar/fångas.
  • Inget första steg? Backa justeringen – ett tydligt första steg måste finnas kvar.

Kontrollera alltid säker funktion med torrklick (tomt vapen) och lätt skakprov.

PDF fil med intruktioner via denna länk, PDF instructions in English

Kort engelskt sammandrag: Keep a safe first stage. Use cam 4 to extend and cam 3 to shorten the first stage, reset stop screw 1 with ~⅛ turn clearance, then set pull with screw 2 (≈450–650 g, often 550 g).
